Двухконтурный котёл — не приговор: подключаем бойлер

Многие сожалеют, что поскупились и не поставили сразу бойлер и одноконтурный газовый котёл. А теперь приходится терпеть: горячей воды мало, и эта вода начинает идти не сразу — котёл ещё должен раскачегариться. Кран приходится открывать широко, иначе горячей воды так и не дождёшься. Двухконтурный котёл может ошпарить человека под душем, если кто-то добрый откроет холодную воду или спустит унитаз. С годами горячей воды становится всё меньше, потому что теплообменник зарастает накипью.

Но двухконтурный котёл — это не приговор, проблема легко решается. Сейчас за 10 минут я расскажу и покажу, как избавиться от неё раз и навсегда. Нам с вами нужно, чтобы горячей воды всегда было много, чтобы шла сразу, не важно какой струйкой, и чтобы её температура была стабильной. Всё это даёт бойлер.

Я дам вам готовые технические решения, которые можно брать и монтировать. Будет и пример из реальной котельной. Мы подключим бойлер к двухконтурному котлу. Да что там к двухконтурному! Вы увидите, как его можно подключить практически к любому котлу. В конце вы бесплатно скачаете схемы бойлера с газовым, электрическим, навесным и напольным котлами. Но есть одно условие, без которого ничего не заработает. О нём вы тоже узнаете.

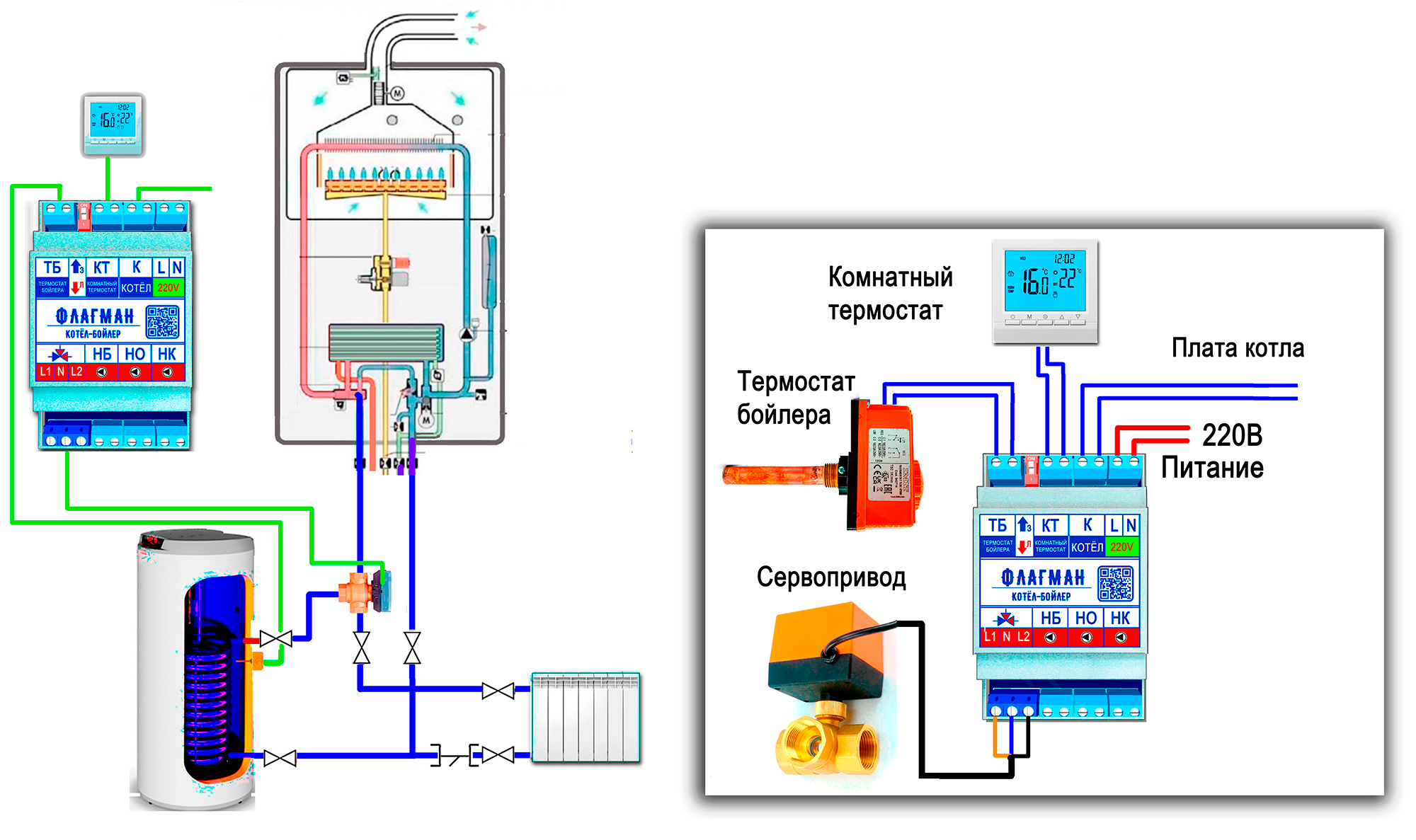

Первый вариант: с трёхходовым краном с сервоприводом. Патрубки ГВС на котле нам не нужны, их можно заглушить, а можно и не глушить вовсе. Нам понадобятся: сам кран, контроллер «Флагман Котёл-Бойлер», термостат для бойлера, комнатный термостат. Когда всё нагрето — бойлер горячий и в доме тепло — кран будет находиться в положении «Отопление», термостаты разомкнуты, котёл не работает. Если стало прохладней в доме, контроллер сам включит котёл, тепло пойдёт в радиаторы или в тёплый пол. Когда дом нагреется, котёл остановится. Если остынет бойлер, кран повернётся в положение «Бойлер», котёл включится на нагрев бойлера. Когда вода нагреется, кран вернётся в положение «Отопление», а котёл выключится.

Если бойлер остыл в тот момент, когда дом ещё грелся, кран сразу переключится в положение «Бойлер», чтобы изменилось направление потока тепла. После подогрева воды в бойлере кран вернётся в положение «Отопление», и нагрев дома продолжится. Горячая вода всегда в приоритете. Автоматика: после монтажа гидравлической части вы всё подключаете к контроллеру напрямую: котёл, сервопривод крана, комнатный термостат и термостат бойлера. Не нужно никаких костылей: промежуточных реле или блоков питания. Вы зададите температуры на котле и термостатах. Дальше система всё будет делать сама.

Есть переключатель на режим «Лето». Когда он включён, котёл будет работать только для нагрева бойлера. Каждый раз кран будет поворачиваться на «Бойлер» и после нагрева снова возвращаться в положение «Отопление». Вроде бы, зачем это нужно — каждый раз дёргать кран туда-сюда. А нужно. Кто догадался зачем, напишите в комментариях.

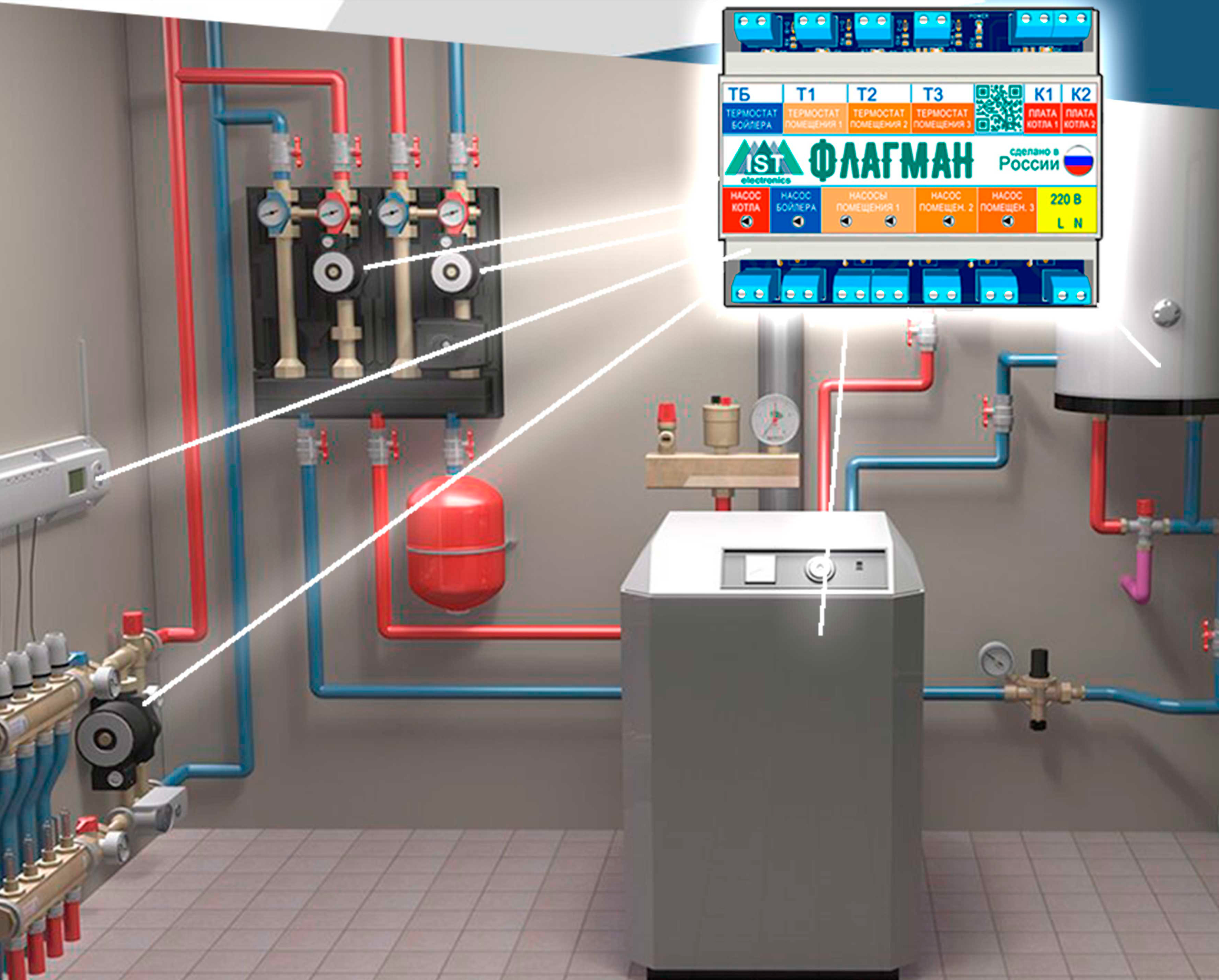

Вся логика уже заложена в контроллер, и вам ничего не нужно программировать. Подключаетесь к клеммам — и всё. Включили питание — заработало. Посмотрите, как это сделал мой читатель Сергей Козлов, которого монтажники уговорили на двухконтурный котёл, видимо, не умея монтировать бойлеры. Они внаглую утверждали, что вода в бойлере может закончиться, поэтому лучше двухконтурник. Сергей подключил бойлер сам к тому же двухконтурному котлу.

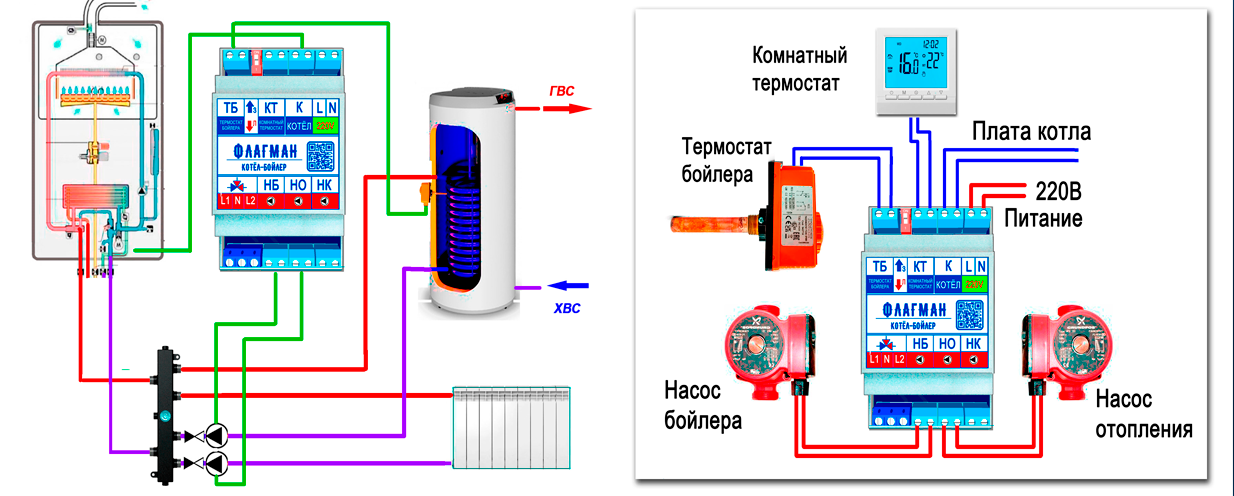

Теперь второй вариант — с помощью насоса нагрева или, как ещё называют, загрузки бойлера. Так как в двухконтурном котле уже есть свой встроенный насос, логично замкнуть котловой контур на гидрострелку. С неё можно разбирать горячий теплоноситель или на отопление, или на бойлер. Для работы схемы нам нужны два насоса. Обратите внимание: на контурах потребителей обязательно должны присутствовать обратные клапаны, чтобы насос работающего контура не качал теплоноситель в неработающий.

Когда всё нагрето — бойлер горячий, в доме тепло — термостаты разомкнуты, насосы стоят, котёл спит. Если в доме стало прохладней, включится котёл и своим встроенным насосом погонит тепло в гидрострелку. С ним включается насос отопления. Тепло пошло в дом, и он нагрелся. Тогда выключится котёл и его насос, остановятся и насосы отопления. Если остыл бойлер, включается котёл на гидрострелку и насос загрузки бойлера. Тепло пошло в змеевик, минут через 15–20 вода подогрелась. Котёл и насос бойлера выключились.

Если бойлер остыл в тот момент, когда дом ещё грелся, насос отопления на время выключится и включится насос загрузки бойлера. Это позволит бойлеру нагреться быстрее. После нагрева бойлера насос бойлера выключится, а насос отопления снова включится.

По секрету скажу: «Флагман Котёл-Бойлер» позволяет подключать бойлер даже к котлу без встроенного насоса. И, например, бюджетным электрическим котлом типа ЭВПМ тоже можно греть бойлер. У вас много горячей воды сразу после открывания крана, и не будет никаких скачков её температуры. У вас полная автоматизация. Всё подключается легко и быстро. Справится любой.

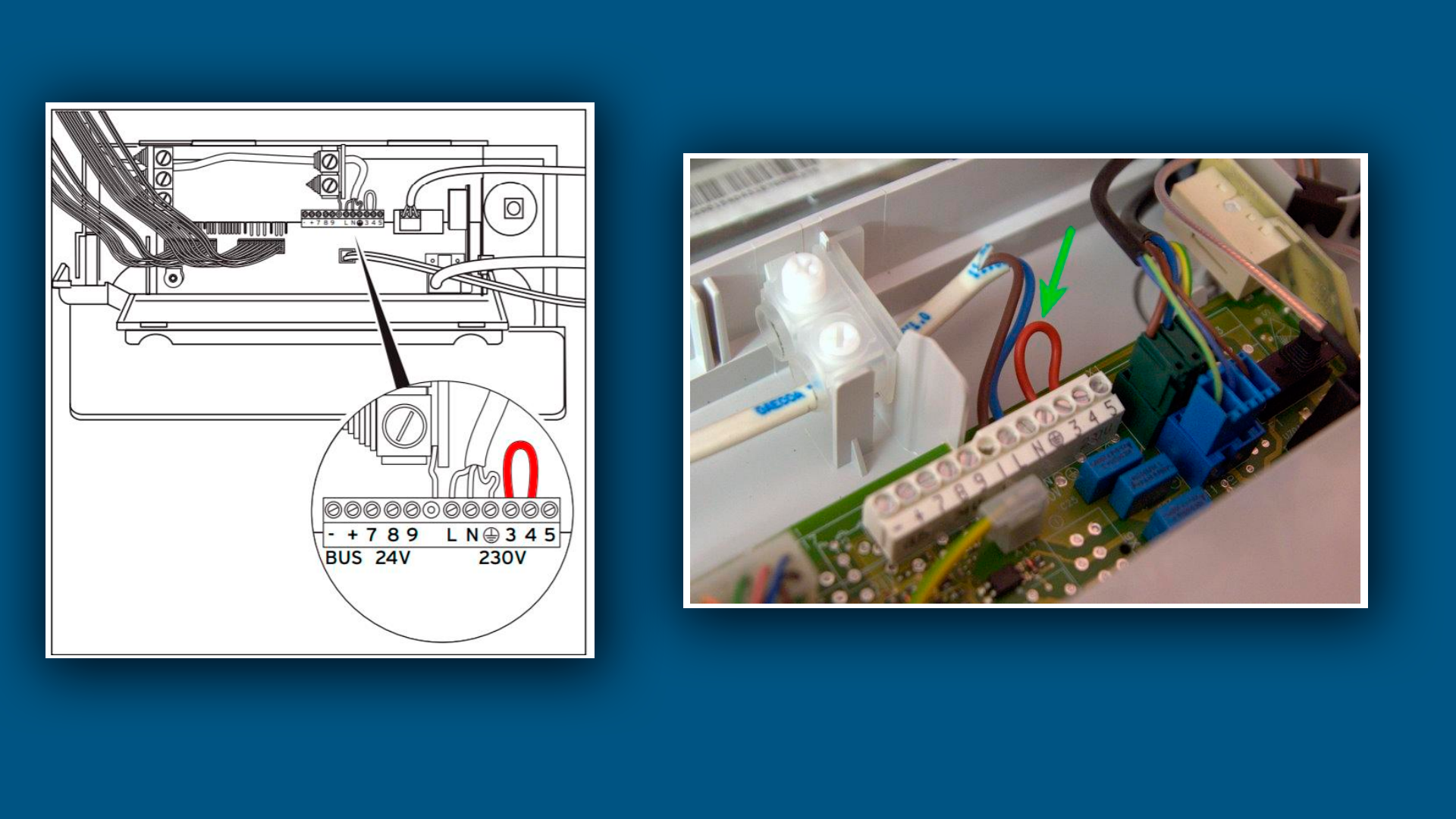

И не важно, газовый это котёл, дизельный или пеллетный. Важнейшим и единственным условием является наличие на плате котла или горелки клемм для подключения комнатного термостата. Обычно эти клеммы замкнуты перемычкой. Перемычку нужно убрать и подключить вместо неё не термостат, а контроллер «Флагман». Посмотрите документацию на котёл. Есть перемычка — можно подключить бойлер, нет — значит нет, но обычно она есть, поищите.

Скачайте бесплатно по ссылке в описании к этому видео и в моём закреплённом комментарии. Не оставляйте здесь, берите, пользуйтесь, а то потом не найдёте. Желаю удачи, Сергей Волков.
